- 案例概況
【項目名稱】:上海浦東新區佳能博覽會會場無線網絡覆蓋項目
【工程內容】:無線租賃
【施工時間】:2016-5-15
【項目地址】:上海市浦東新區濱江大道2727號(上海國際會議中心)
【項目概況】:2016上海佳能博覽會”在上海國際會議中心隆重開幕,展覽為期4天。佳能博覽會是佳能集團每5年一屆,規模最大,展示引領行業未來前沿技術以及佳能全線產品、解決方案以及服務的企業綜合性展會。2016上海佳能博覽會是繼紐約、巴黎、東京后,最后一站收官之作,展會以“無限感動 博覽佳能”為主題,突出了影像作為“紐帶”給生活和工作帶來的快樂和感動。
這次佳能博覽會在佳能集團這5年發布博覽會規模最大的一次,所以這次特邀我們潤滿科技做主網絡的搭建和現場的wifi租賃覆蓋。通過我公司內部技術討論和經驗總結得到一條很好的無線覆蓋解決方案。此方案不且滿足客戶需求,還為不時之需提供方便。
- 設計方案
2016上海佳能博覽會”在上海國際會議中心隆重開幕,展覽為期4天。佳能博覽會是佳能集團每5年一屆,規模最大,展示引領行業未來前沿技術以及佳能全線產品、解決方案以及服務的企業綜合性展會。2016上海佳能博覽會是繼紐約、巴黎、東京后,最后一站收官之作,展會以“無限感動 博覽佳能”為主題,突出了影像作為“紐帶”給生活和工作帶來的快樂和感動。
這次佳能博覽會在佳能集團這5年發布博覽會規模最大的一次,所以這次特邀我們潤滿科技做主網絡的搭建和現場的wifi租賃覆蓋。通過我公司內部技術討論和經驗總結得到一條很好的無線覆蓋解決方案。此方案不且滿足客戶需求,還為不時之需提供方便。
客戶需求:
因為主會場布置在7樓,然而聯通的網絡配線箱在地下車庫,需要用光纖將地下網絡拉到7樓,并接入路由器。
在全場的會場都需要布置無線網絡覆蓋,以滿足全場的上網需求、微信簽到等等需求;
在全場布置幾個點,這些點位的網絡設備和鏈路具有冗余性,保證網絡的可靠性、安全性和可管理性;
還需要流量控制、行為控制、冗余性、可靠性和安全性管理;
還需要特別區域提供特別的網絡帶寬,有些區域使用百兆帶寬,有些需要千兆帶寬;
無線解決方案:

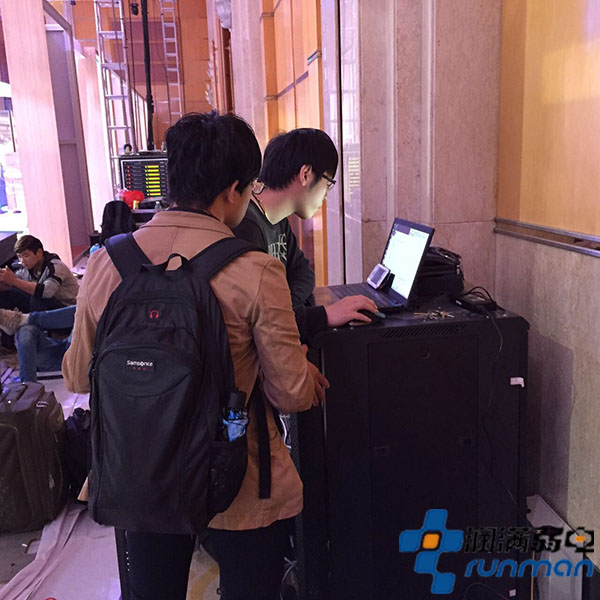

從地下車庫拉一根12芯單模光纖到7樓的機柜位置,并通過思科路由器把光信號轉化為電信信號,并使用思科的poe交換機并劃分為6個不同的VLAN,然后使用思科設備分別接入VLAN,再利用一個思科設備連接里面另一個思科設備做擴充作為內部員工網絡,來達到7樓區域的上網需求。在網絡點位的地方用一臺22U的機柜,把思科的路由器交換機以及光電轉換設備全部架設在機柜內以確保設備的穩定性以及安全性。

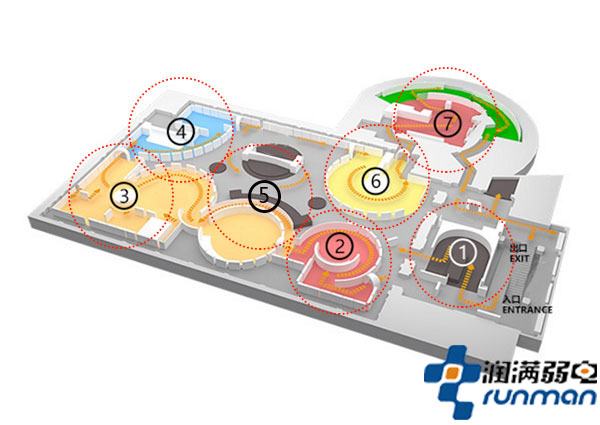

從機柜到7個網絡節點的位置,全部使用安普6類非屏蔽網線部署,以確保網絡的穩定和減少網絡信號的衰減,尤其是最后給6、7號點位置,距離只有130米而且需要給無線ap供電,對網線和網絡的要求更高。

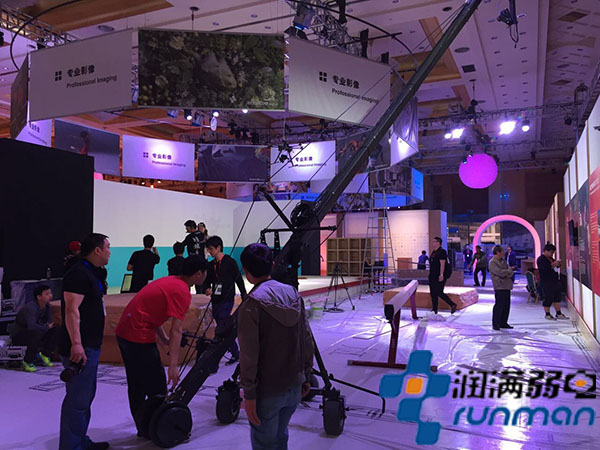

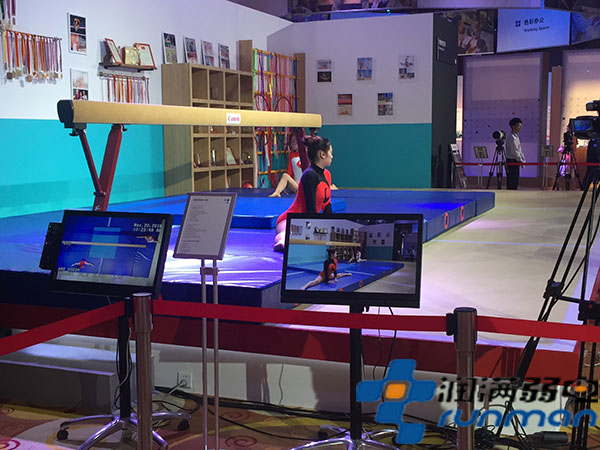

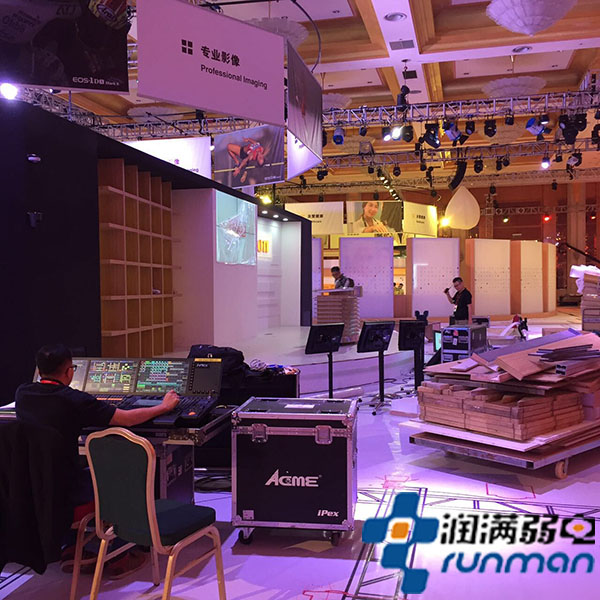

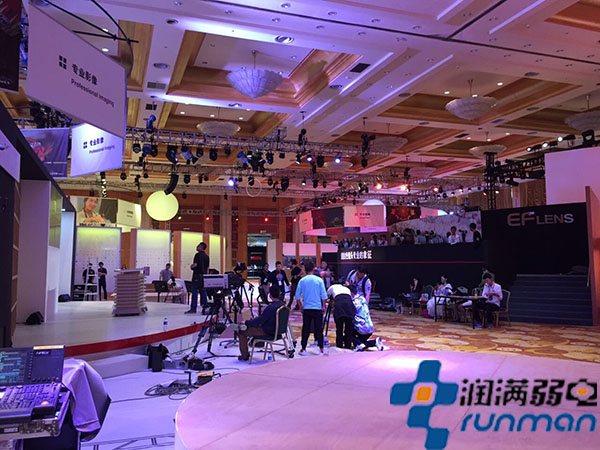

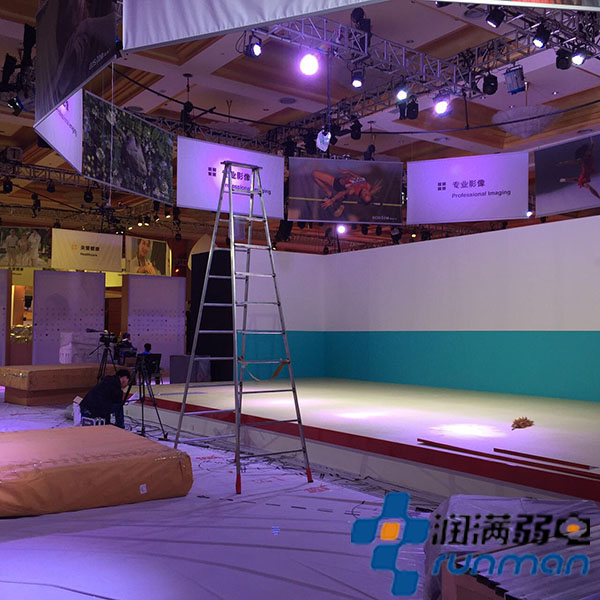

- 施工現場
