申通物流對于很多人來說都是有過接觸的，尤其是喜歡網購的朋友更是毋庸置疑了。申通物流在全國擁有247個獨立城市營業所，179個營業廳，1220個操作點，其物流網絡基本覆蓋到了全國地級市以上城市和發達地區縣級/區級以上城市。

　　近期，上海申通物流中轉中心為進一步完善物流服務質量，幫助客戶完成商品入庫、質檢、存儲、分揀、打包、配單、指派、出庫、退換貨等一系列工作，重新對中轉中心的網絡設備設施進行了方案調整，其中就有對網絡布線以及無線wifi覆蓋技術方案的重大調整。

　　申通中轉中心無線wifi覆蓋方案需求：

　　1)實現中轉中心的4大倉庫無線全覆蓋，實現快件掃描槍實時回傳數據到中心服務器。

　　2)單個無線AP多SSID，實現辦公的SSID分配辦公網段和掃描業務的SSID分配業務網段，并且互相隔離。

　　3)全面的安全防護體系，三層交換機劃分多網段，保障呼叫中心的網絡電話穩定可靠。

　　4)無線AP可以集中管控，只有登記的MAC地址才能接入無線網絡，保障無線網絡的安全、可控。

　　5)通過無線wifi覆蓋技術的 應用來實現健全的售后服務，更好地幫助客戶完成商品入庫、質檢、存儲、分揀、打包、配單、指派、出庫、退換貨等一系列工作。

　　三、網絡設計

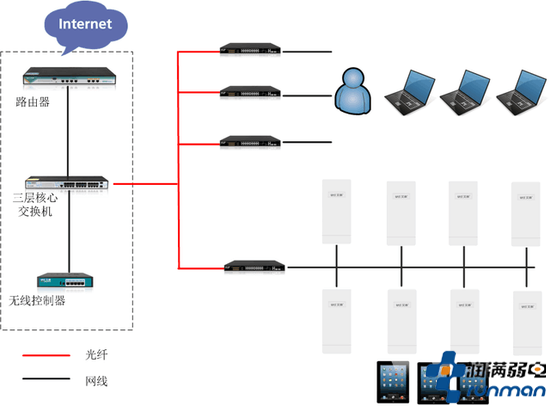

　　1、拓撲圖

　　2、產品型號及功能

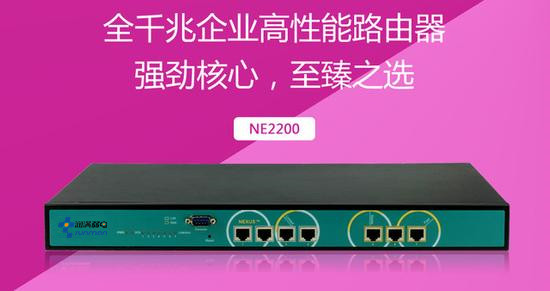

　　1)NE2200網關

　　潤滿科技采用NE2200是智尊系列高性能網關產品。NE2200采用全新的高性能網絡專用核心處理器，主頻高達1.8GHz,獨特3WAN/4LAN全千兆設計，業界高配DDR3內存，成倍提升內存處理能力。相比其他品牌在內存處理能力方面表現更為快速、強勁。

　　2)ST3528F萬兆交換機

　　ST3528F是一款增強型IPv6三層萬兆交換機，其提供24個千兆以太網接口(RJ-45)，4個萬兆SFP+光口，2個管理端口，是潤滿科技專為申通物流中轉中心構建萬兆網絡需求而設計的萬兆無阻塞交換機;其提供豐富的端口類型，支持二層線速轉發，提供全面的安全防護體系，具有豐富的VLAN功能、完善的QoS策略等。

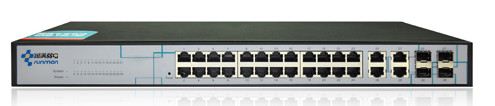

　　3)SL1628F POE交換機

　　SL1628F是一款千兆上聯管理型交換機，提供24個10/100M自適應RJ-45口、4個10/100/1000M自適應RJ-45口和4個千兆SFP光口(與4 個千兆以太網端口復用)，支持豐富的交換特性，包括：端口VLAN、IEEE802.1QTAGVPN、端口匯聚、端口鏡像、二層防環、QoS、DHCP 欺騙防御、IP/MAC綁定等。

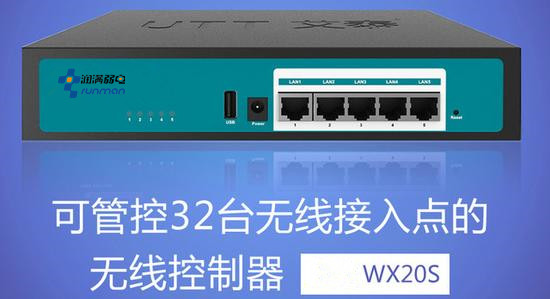

　　4)WX20S無線控制器

　　WX20S是一款能管控32臺AP的無線控制器，其支持5個百兆自適應接口，1個USB接口，能為網絡中AP的配置和管理提供專一的方式，對AP的管理包括：配置修改、下發配置、軟件升級、服務區配置、無線發射功率調節、二層快速漫游等，是一款適用與酒店、咖啡廳、企業、連鎖機構等有無線集中管控需求的無線控制器。

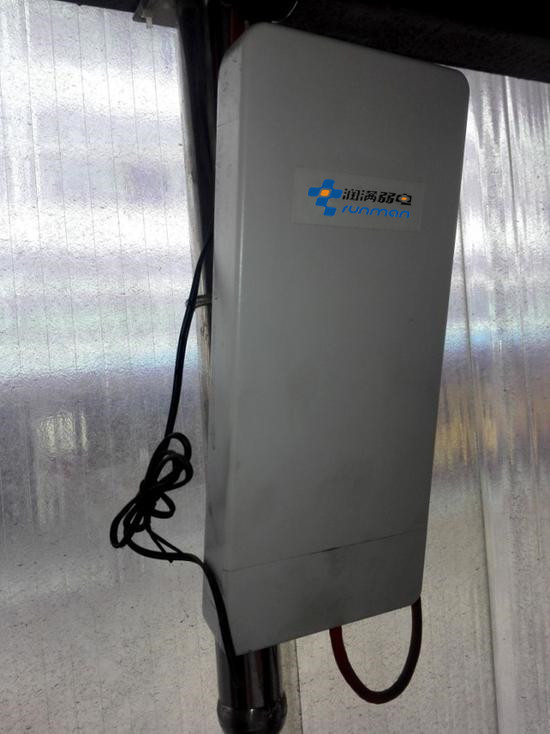

　　5)WA3000N壁掛式無線AP

　　WA3000N是一款專為遠距離無線覆蓋而設計壁掛式AP，其是為商場、停車場、火車站等室內大型公共場所而設計的WiFi接入點，其內置2根12dBi高增益、雙極化定向天線，支持802.11n標準，采用2X2MIMO技術，無線傳輸速率可達300Mbps，并提供2個百兆自適應RJ-45口，且其中1個RJ-45 口支持PassivePoE受電。WA3000NAP支持FATAP/FITAP系統模式，F(xiàn)ATAP模式下支持AP、WDS工作模式，可獨立進行組網;FITAP模式下與其他系列無線控制器AC配套使用，可實現無線集中管控。

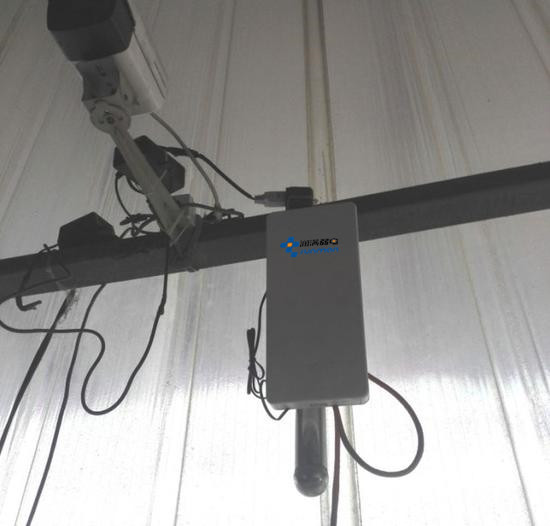

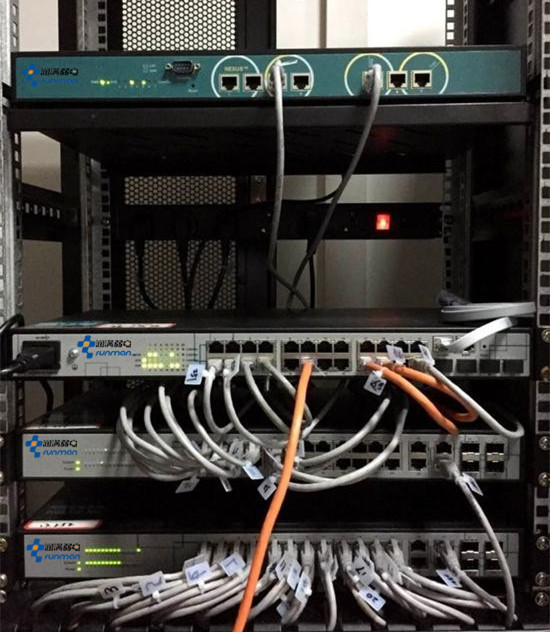

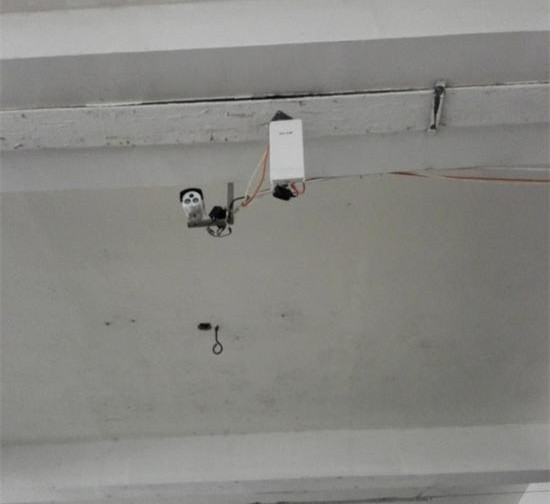

　　四、現場效果
