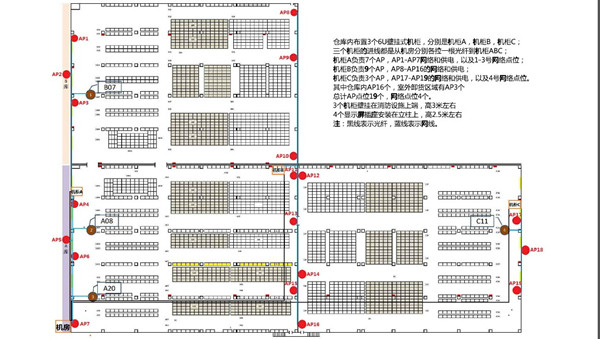

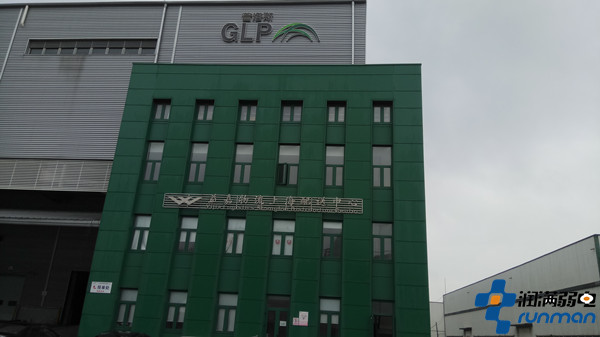

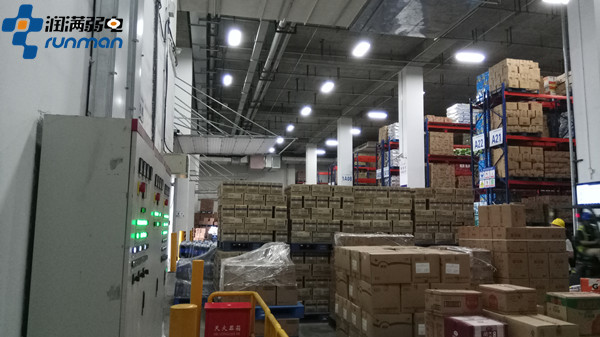

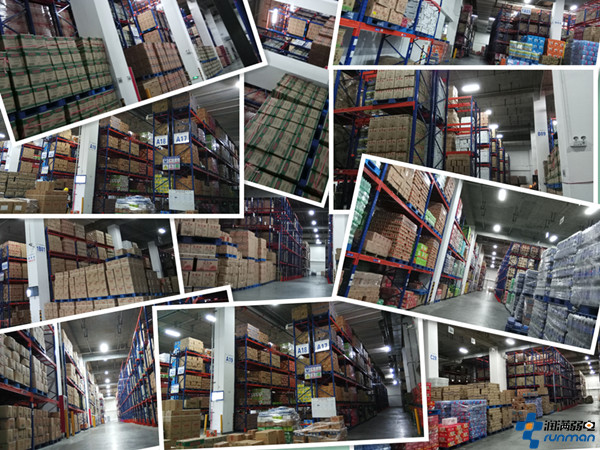

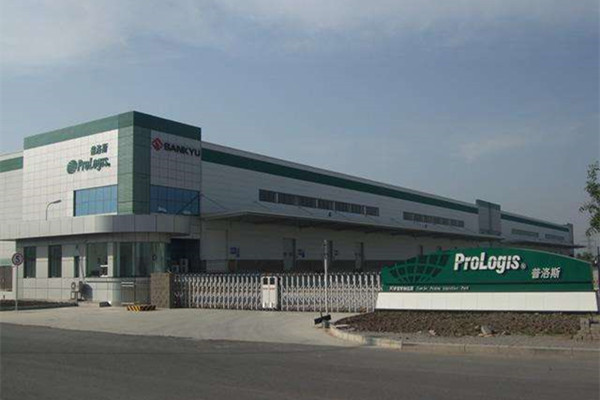

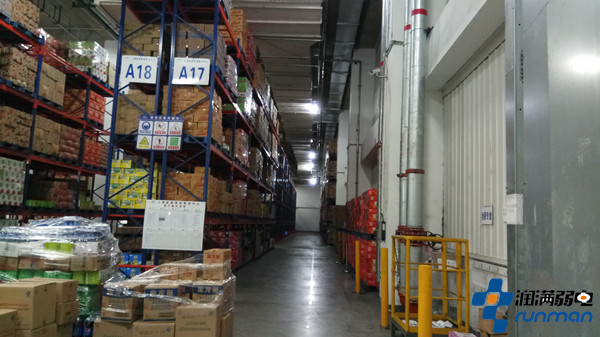

本工程為“上海益嘉物流有限公司”倉儲區域的WIFI無線網絡覆蓋工程。 因目前物流行業信息自動化辦公的要求越來越高，隨之對無線網絡的需求也日趨強烈。益嘉物流傳統的數據采集方式已經無法滿足管理應用上的需要，因此該項目主要通過無線信號的覆蓋，實現快速、穩定、靈活地對物流數據進行采集，滿足移動辦公的需求。該項目通過對倉庫作業區域AP設備的布點安裝，實現WIFI信號的整體覆蓋。所有AP通過網線匯聚至機柜POE供電交換機，最終再通過光纜接入機房主干網絡。另外在機房旁掛一臺AC控制器，對所有的AP設備進行統一管控。

　　工程設計和實施要求：

　　為確保工程的順利進行和質量的達標，對該項目的鏈路設計、網絡傳輸、施工等方面做出了如下要求：

　　1、網絡拓撲結構設計清晰，物理線路采用星型結構，便于提高可靠性和傳輸效率;

　　2、AP接入層滿足100Mbps傳輸，主干網絡傳輸滿足1Gbps傳輸速率;

　　3、AP到POE接入層交換機布線距離不超過100m，采用六類網線;交換機接入到中心機房，通過光纜;

　　4、施工過程嚴格遵守各項法律法規，以及合同中相關規定，安全第一，不影響工人現場作業;

　　5、線路布放規整，通過金屬橋架和PVC阻燃材料進行穿線連接;

　　6、設備安裝位置符合現場標準，不與其他系統產生沖突;

　　工程實施：

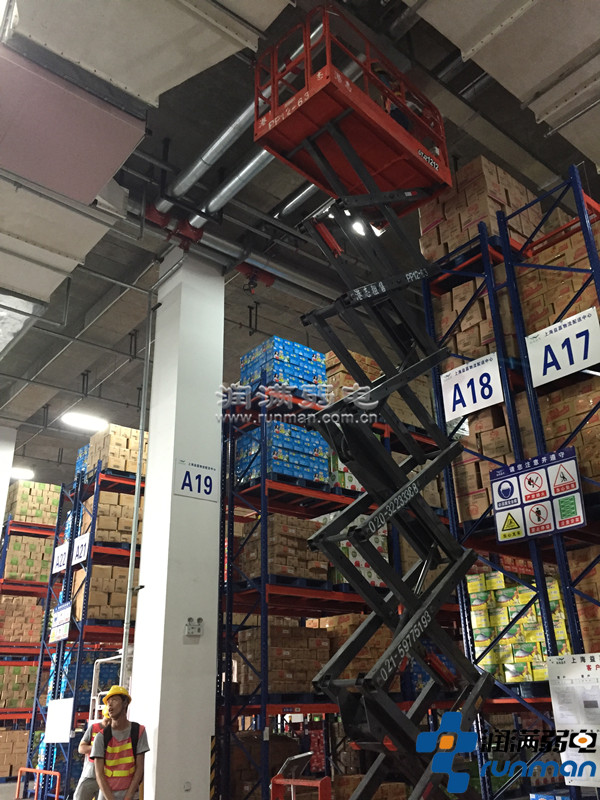

　　1、排管、布線施工內容：

　　六類網線(AP連接POE交換機);

　　4芯光纜(POE交換機接入機房的匯聚交換機)

　　PVC管的部署;

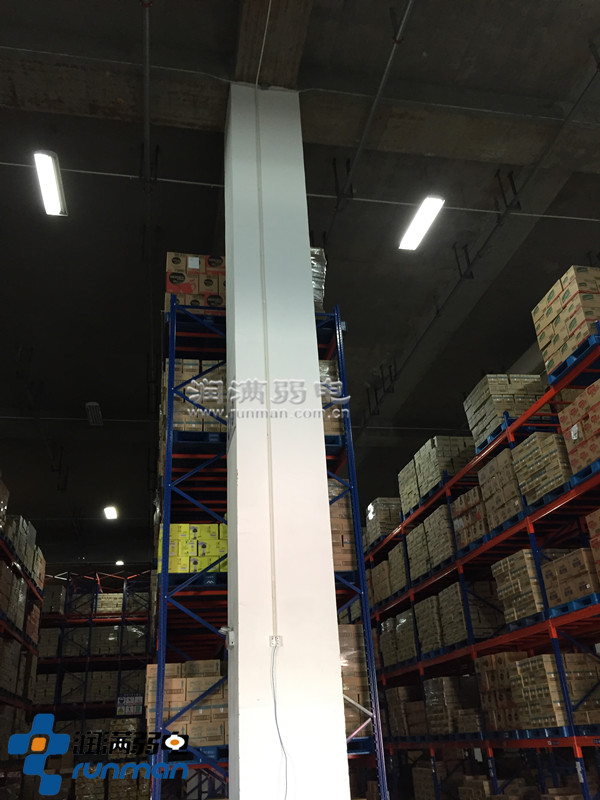

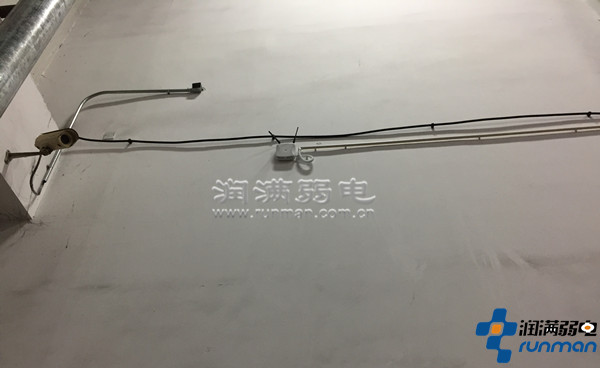

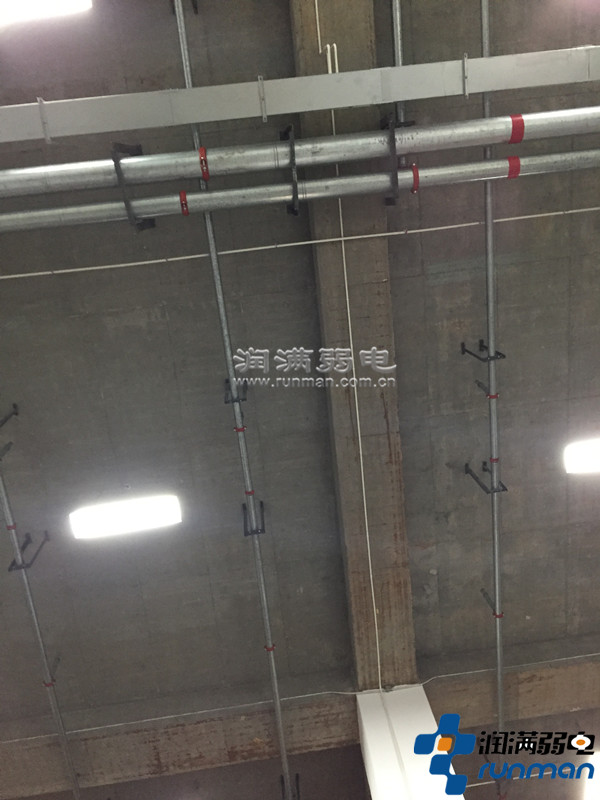

　　完工情況：線材根據現場橋架通道進行布放，PVC管路鋪設整齊，達到了規范、隱蔽、美觀的施工效果。光纜采用熱熔方式進行現場光纖熔接，穩定搭建光纖鏈路。

　　2、機柜、無線設備、網絡面板、交換機的安裝部署：

　　機柜的壁掛安裝(6U小機柜的安裝);

　　無線AP的壁掛安裝(AP掛墻、連通測試);

　　網絡點位的安裝(網絡面板、連通測試)

　　POE交換機的部署;

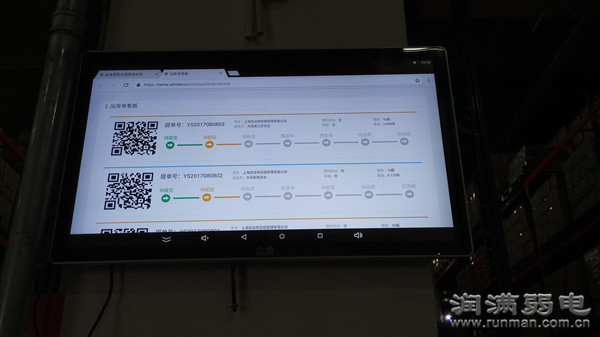

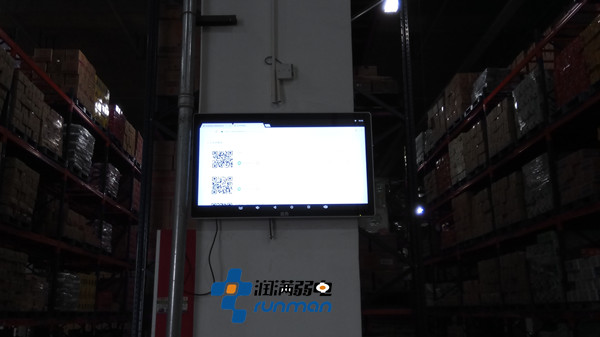

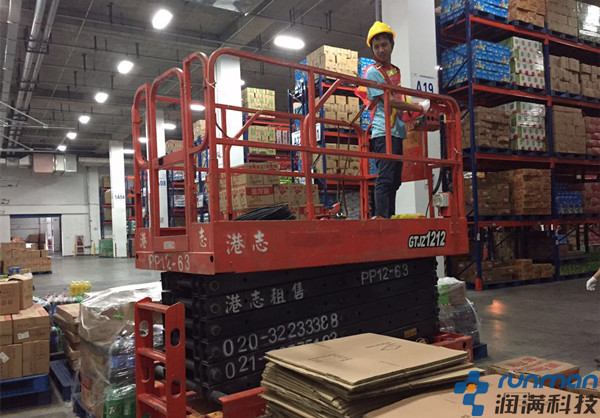

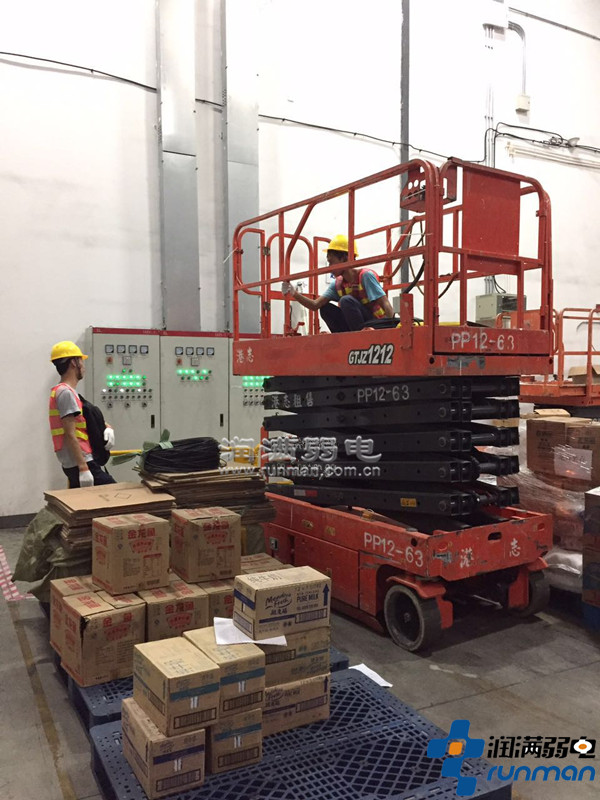

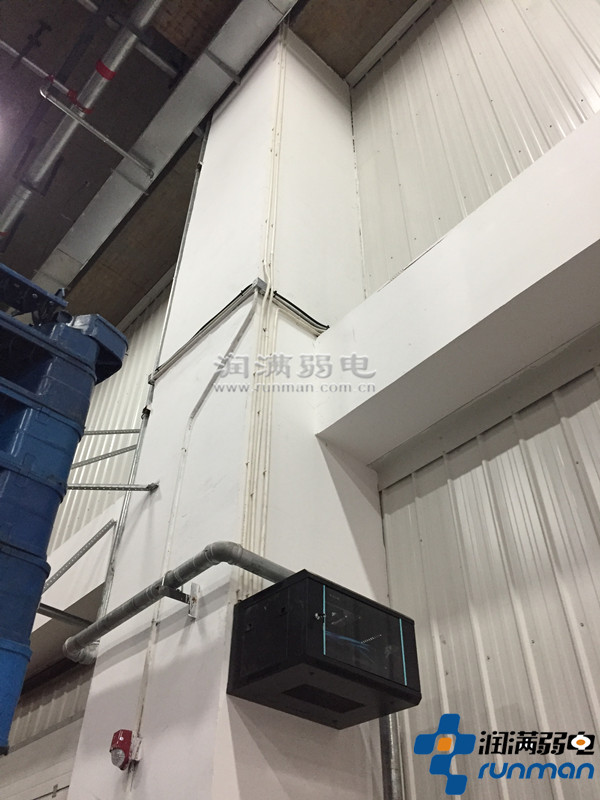

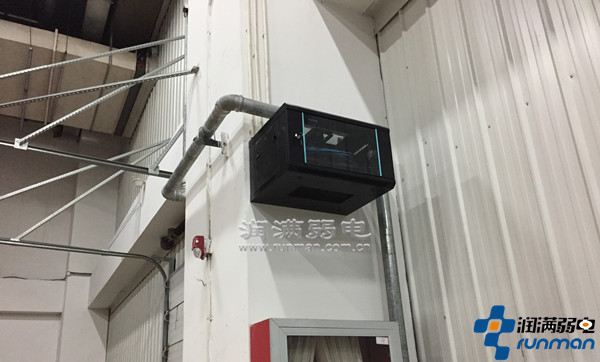

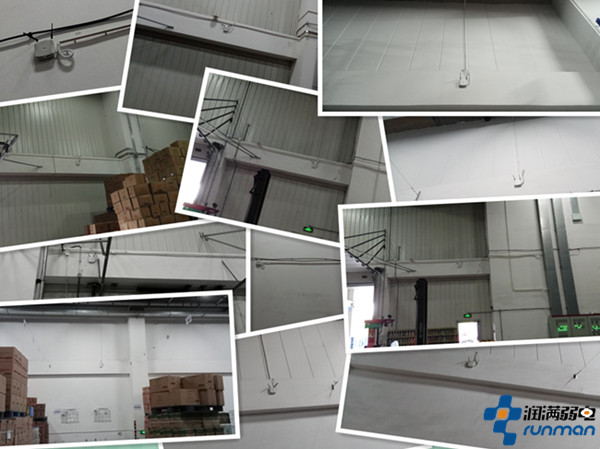

　　完工情況：機柜位置根據現場要求，與相關部門確認后，安裝在消防設備上方離地3m高的位置，不影響叉車作業，同時注意了安全防范;AP均采用壁掛安裝，接線整體，位置統一，高度4.5m;網絡面板安裝在立柱上方離地面2.5m高的位置，方便后續顯示器的使用。
