潤滿科技科普:上海小區住宅綜合布線工程主要包括哪些?
站在從事弱電工程領域的同行們或許都了解,我們通常接觸到的建筑物大樓綜合布線工程都涉及6個子系統,而小區住宅綜合布線工程通常包括3個部分:工作區、水平去以及管理區。上海綜合布線公司——潤滿科技技術小編提醒大家,對于多層住宅或大廈而言,綜合布線還應該包括樓內布線與小區干線布線部分。
下面我們就重點來科普一下上海小區住宅綜合布線工程主要包括哪些?
小區住宅工作區綜合布線工程主要由面板和插座模塊組成。在家庭各個房間內安裝的插座可選用不同類型的模塊,如5類模塊、電視模塊、光纖模塊,視音頻模塊等等。另外,根據要求可選配不同式樣的面板,如英式、美式、86式、單口、雙口、三口、四口面板等。
小區住宅水平區綜合布線工程主要由各種線纜構成。根據570A標準,不同的應用采用不同的布線介質。用于語音系統的線纜選用符合ANSI TIA/EIA標準的3類或5類非屏蔽雙絞線(UTP),但建議使用5類線纜。在此,上海綜合布線公司——潤滿科技技術小編向大家深入延伸地解釋一下為什么建議使用5類線纜?用于傳輸數據,則使用符合ANSI TIA/EIA-586A標準的5類UTP。對于通信帶寬或抗干擾要求較高的情況,可采用光纜作為傳輸介質。視頻信號的傳輸采用符合SCTE EPS-SP-001的75Ω同軸纜線,采用同軸電纜因無需價格昂貴的適配器,就能滿足用戶對寬帶的要求,也可節省用戶的投資。
小區住宅管理區綜合布線工程主要是由不同系列的安裝模塊組成,它是系統的配線中心,它配備了高速及優質的配線模塊和電纜跳線,可為不同的家庭提供語音、數據、安全防范、圖像及視頻的應用。所有的服務均通過連接到每一個房間的通信插座/面板來實現,而配線中心則匯集室內/室外語音、數據、圖像信號,并可以簡單的自行連通有關設備,如電話、計算機、傳真機、電視機等。
而對于家庭配線中心一般在每個樓層的樓道內都有一個統一的配線箱,安裝的位置可以根據整個住宅小區的規劃及外部線路的出入路徑來改變。用戶可以根據住戶的類型和需求,選用不同規格的配線箱并配備不同的功能模塊。
配線中心可選配的主要部件有:
(1)模塊板:電話模塊板、5類模塊板、110配線架、視頻分配器、監控報警模塊等;
(2)跳線:5類跳線、視頻同軸跳線;
(3)設備:以太集線器、視頻放大器。

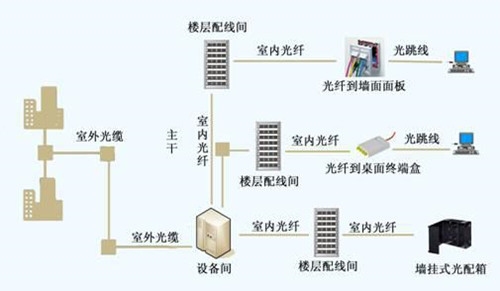

對于多層住宅或大廈,除了上述住宅單元布線系統的工作區、水平區、管理區之外,還需把各家居單元的布線連接到大廈管理中心的干線區和整幢大廈布線系統的主管理區。
樓內布線采用星型拓?fù)浣Y(jié)構,所使用的介質包括UTP及75Ω同軸電纜。其布線的等級根據具體情況而定,不管要用哪一個等級的方案,都需要在一個住宅住戶中設置一個多媒體布線系統接線箱,它可把家庭內部的配線箱與大樓的中間配線箱和小區的主配線架連接在一起。根據不同的小區規劃,可選擇1-2根5類非屏蔽雙絞線和1-2根75Ω同軸電纜線入戶。可選擇的主干線布線方案為每一個樓梯單元或一幢樓設置一個中間配線箱。

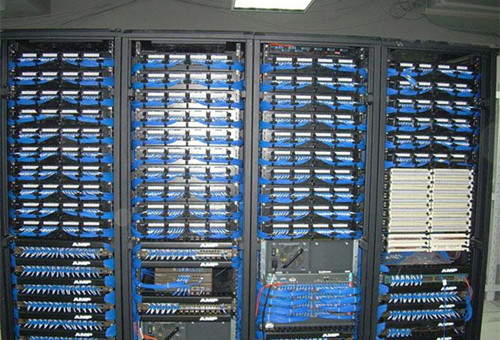

對于小區的主干線可在每個建筑物內設置一個中間配線間的基礎上再通過建筑物之間主干連接小區(園區)的主配線管理中心。一般建議采用光纜傳輸數據,語音的傳輸采用大對數UTP,視頻傳輸采用75Ω同軸電纜。主配線間一般設在小區的物業管理中心,根據應用的不同,可選用銅纜配線架,同軸電纜混合配線器和光纜配線架。
以上就是上海綜合布線公司——潤滿科技技術小編關于“上海小區住宅綜合布線工程主要包括哪些”的詳細只是科普。潤滿科技——上海專業網絡布線解決方案提供商。擁有13年豐富的大型、知名綜合布線項目實施經驗,成功為光明乳業、大潤發連鎖超市、德邦物流、申通物流、華潤集團、攜程旅游網、中國石油、易貸網、綠地集團等數百家國內外知名企事業單位提供了綜合布線技術支持。
