MIMO(Multiple-Input Multiple-Out-put)系統是一項運用于802.11n的核心技術。802.11n是IEEE繼802.11b\a\g后全新的無線局域網技術，速度可達600Mbps。同時，專有MIMO技術可改進已有802.11a/b/g網絡的性能。該技術最早是由Marconi于1908年提出的，它利用多天線來抑制信道衰落。根據收發兩端天線數量，相對于普通的SISO(Single-Input Single-Output)系統，MIMO還可以包括SIMO(Single-Input Multi-ple-Output)系統和MISO(Multiple-Input Single-Output)系統。

概述

MIMO 表示多輸入多輸出。讀/maimo/或/mimo/，通常美國人讀前者，英國人讀后者，國際上研究這一領域的專家較多的都讀/maimo/。在第四代移動通信技術標準中被廣泛采用，例如IEEE 802.16e (Wimax)，長期演進(LTE)。在新一代無線局域網(WLAN)標準中，通常用于 IEEE 802.11n，但也可以用于其他 802.11 技術。MIMO 有時被稱作空間分集，因為它使用多空間通道傳送和接收數據。只有站點（移動設備）或接入點（AP）支持 MIMO 時才能部署 MIMO。

優點

MIMO 技術的應用，使空間成為一種可以用于提高性能的資源，并能夠增加無線覆蓋范圍。

無線電發送的信號被反射時，會產生多份信號。每份信號都是一個空間流。使用單輸入單輸出（SISO）的系統一次只能發送或接收一個空間流。MIMO 允許多個天線同時發送和接收多個空間流，并能夠區分發往或來自不同空間方位的信號。多天線系統的應用，使得多達 min(Nt,Nr)的并行數據流可以同時傳送。同時，在發送端或接收端采用多天線，可以顯著克服信道的衰落，降低誤碼率。一般的，分集增益可以高達Nt*Nr。

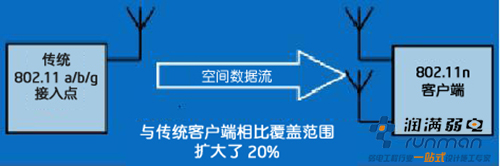

老接入點到老客戶端 - 只發送和接收一個空間流

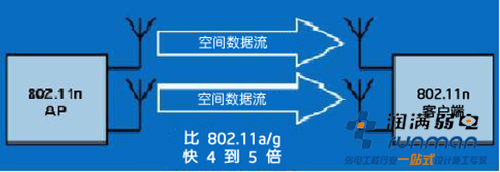

MIMO 接入點到 MIMO 客戶端 - 同時發送和接收多個空間流

可以看出，此時的信道容量隨著天線數量的增大而線性增大。也就是說可以利用MIMO信道成倍地提高無線信道容量，在不增加帶寬和天線發送功率的情況下，頻譜利用率可以成倍地提高。

利用MIMO技術可以提高信道的容量，同時也可以提高信道的可靠性，降低誤碼率。前者是利用MIMO信道提供的空間復用增益，后者是利用MIMO信道提供的空間分集增益。實現空間復用增益的算法主要有貝爾實驗室的BLAST算法、ZF（zero-forcing，迫零）算法、MMSE（minimum mean square error，最小均方差）算法、ML（maximum likelihood，最大似然）算法。ML算法具有很好的譯碼性能，但是復雜度比較大，對于實時性要求較高的無線通信不能滿足要求。ZF算法簡單容易實現，但是對信道的信噪比要求較高。性能和復雜度最優的就是BLAST算法。該算法實際上是使用ZF算法加上干擾刪除技術得出的。目前MIMO技術領域另一個研究熱點就是空時編碼。常見的空時碼有空時塊碼、空時格碼。空時碼的主要思想是利用空間和時間上的編碼實現一定的空間分集和時間分集，從而降低信道誤碼率。

通常，多徑要引起衰落，因而被視為有害因素。然而研究結果表明，對于MIMO系統來說，多徑可以作為一個有利因素加以利用。MIMO系統在發射端和接收端均采用多天線(或陣列天線)和多通道，MIMO的多入多出是針對多徑無線信道來說的。傳輸信息流s(k)經過空時編碼形成N個信息子流ci(k)，I=1，……，N。這N個子流由N個天線發射出去，經空間信道后由M個接收天線接收。多天線接收機利用先進的空時編碼處理能夠分開并解碼這些數據子流，從而實現最佳的處理。

特別是，這N個子流同時發送到信道，各發射信號占用同一頻帶，因而并未增加帶寬。若各發射接收天線間的通道響應獨立，則多入多出系統可以創造多個并行空間信道。通過這些并行空間信道獨立地傳輸信息，數據率必然可以提高。

MIMO將多徑無線信道與發射、接收視為一個整體進行優化，從而實現高的通信容量和頻譜利用率。這是一種近于最優的空域時域聯合的分集和干擾對消處理。

系統容量是表征通信系統的最重要標志之一，表示了通信系統最大傳輸率。對于發射天線數為N，接收天線數為M的多入多出（MIMO）系統，假定信道為獨立的瑞利衰落信道，并設N、M很大，則信道容量C近似為：C=[min(M,N)]Blog2(ρ/2)

其中B為信號帶寬，ρ為接收端平均信噪比，min(M,N)為M，N的較小者。上式表明，功率和帶寬固定時，多入多出系統的最大容量或容量上限隨最小天線數的增加而線性增加。而在同樣條件下，在接收端或發射端采用多天線或天線陣列的普通智能天線系統，其容量僅隨天線數的對數增加而增加。相對而言，多入多出對于提高無線通信系統的容量具有極大的潛力。

理論容量與天線數關系：

發展歷史

1990年代，全世界無線通信領域均針對多天線系統進行研究，希望創作出能指向接收者之波束成型技術，亦即是所謂智慧型天線 —— 一種能使波束聰明地追蹤接收者（即移動電話）的技術，如同有個人持著天線到處移動，就像一道自手電筒射出的光束可追蹤一位在黑暗中移動的人一樣。智慧型天線借由波束對其指向（亦即對目標接收者）的相長干涉（constructive interference）及同時間該波束對目標接收者指向以外其他方向之相消干涉（destructive interference）來增加信號增益，以實現上述智慧型天線的優點，并對于此發送單位上的多天線間，采用一較窄的天線間距來實現此波束。一般以發送信號之一半波長作為實體的天線間距，以滿足空間上的采樣定理且避免旁瓣輻射（grating lobes），亦即空間上的混疊。

波束成型技術的缺點乃是在都市的環境中，信號容易朝向建筑物或移動的車輛等目標分散，因而模糊其波束的集中特性（即相長干涉），喪失多數的信號增益及減少干擾的特性。然而此項缺點卻隨著空間分集及空間多工的技術在 1990 年代末的發展，而突然轉變為優勢。這些方法利用多徑（multipath propagation）現象來增加數據吞吐量、傳送距離，或減少比特錯誤率。這些型態的系統在選擇實體的天線間距時，通常以大于被發送信號的波長的距離為實作，以確保 MIMO 頻道間的低關聯性及高分集階數（diversity order）。

復合技術

MIMO 此科技與平坦衰落信道（flat fading channels）兼用時最佳，以降低接收端信道均衡器之復雜度及維持接收端的低功率耗損，也因此 MIMO 多半與 OFDM 結合為復合技術。MIMO-OFDM同時為IEEE 802.16及 IEEE 802.11n HT（High-Throughput）的采用標準之一。WCDMA 的系統，如 HSDPA，亦進行將 MIMO 技術標準化的動作。

3MIMO技術

所謂的MIMO，就字面上看到的意思，是Multiple Input Multiple Output（多入多出）的縮寫，大部分您所看到的說法，都是指無線網絡訊號通過多重天線進行同步收發，所以可以增加資料傳輸率。

然而比較正確的解釋，應該是說，網絡資料通過多重切割之后，經過多重天線進行同步傳送，由于無線訊號在傳送的過程當中，為了避免發生干擾起見，會走不同的反射或穿透路徑，因此到達接收端的時間會不一致。為了避免資料不一致而無法重新組合，因此接收端會同時具備多重天線接收，然后利用DSP重新計算的方式，根據時間差的因素，將分開的資料重新作組合，然后傳送出正確且快速的資料流。

由于傳送的資料經過分割傳送，不僅單一資料流量降低，可拉高傳送距離，又增加天線接收范圍，因此MIMO技術不僅可以增加既有無線網絡頻譜的資料傳輸速度，而且又不用額外占用頻譜范圍，更重要的是，還能增加訊號接收距離。所以不少強調資料傳輸速度與傳輸距離的無線網絡設備，紛紛開始拋開對既有Wi-Fi聯盟的兼容性要求，而采用MIMO的技術，推出高傳輸率的無線網絡產品。

MIMO技術大致可以分為兩類：發射/接收分集和空間復用。傳統的多天線被用來增加分集度從而克服信道衰落。具有相同信息的信號通過不同的路徑被發送出去，在接收機端可以獲得數據符號多個獨立衰落的復制品，從而獲得更高的接收可靠性。舉例來說，在慢瑞利衰落信道中，使用1根發射天線n根接收天線，發送信號通過n個不同的路徑。如果各個天線之間的衰落是獨立的，可以獲得最大的分集增益為n，平均誤差概率可以減小到 ，單天線衰落信道的平均誤差概率為 。對于發射分集技術來說，同樣是利用多條路徑的增益來提高系統的可靠性。在一個具有m根發射天線n根接收天線的系統中，如果天線對之間的路徑增益是獨立均勻分布的瑞利衰落，可以獲得的最大分集增益為mn。智能天線技術也是通過不同的發射天線來發送相同的數據，形成指向某些用戶的賦形波束，從而有效的提高天線增益，降低用戶間的干擾。廣義上來說，智能天線技術也可以算一種天線分集技術。

分集技術主要用來對抗信道衰落。相反，MIMO信道中的衰落特性可以提供額外的信息來增加通信中的自由度(degrees of freedom)。從本質上來講，如果每對發送接收天線之間的衰落是獨立的，那么可以產生多個并行的子信道。如果在這些并行的子信道上傳輸不同的信息流，可以提供傳輸數據速率，這被稱為空間復用。需要特別指出的是在高SNR的情況下，傳輸速率是自由度受限的，此時對于m根發射天線n根接收天線，并且天線對之間是獨立均勻分布的瑞利衰落的。

根據子數據流與天線之間的對應關系，空間多路復用系統大致分為三種模式：D-BLAST、V-BLAST以及T-BLAST。

D-BLAST

D-BLAST最先由貝爾實驗室的Gerard J. Foschini提出。原始數據被分為若干子流，每個子流之間分別進行編碼，但子流之間不共享信息比特，每一個子流與一根天線相對應，但是這種對應關系周期性改變，如圖1.b所示，它的每一層在時間與空間上均呈對角線形狀，稱為D-BLAST(Diagonally- BLAST)。D-BLAST的好處是，使得所有層的數據可以通過不同的路徑發送到接收機端，提高了鏈路的可靠性。其主要缺點是，由于符號在空間與時間上呈對角線形狀，使得一部分空時單元被浪費，或者增加了傳輸數據的冗余。如圖1.b所示，在數據發送開始時，有一部分空時單元未被填入符號(對應圖中右下角空白部分)，為了保證D-BLAST的空時結構，在發送結束肯定也有一部分空時單元被浪費。如果采用burst模式的數字通信，并且一個burst的長度大于M(發送天線數目)個發送時間間隔 ，那么burst的長度越小，這種浪費越嚴重。它的數據檢測需要一層一層的進行，如圖1.b所示：先檢測c0、c1和c2，然后a0、a1和a2，接著b0、b1和b2……

V-BLAST

另外一種簡化了的BLAST結構同樣最先由貝爾實驗室提出。它采用一種直接的天線與層的對應關系，即編碼后的第k個子流直接送到第k根天線，不進行數據流與天線之間對應關系的周期改變。如圖1.c所示，它的數據流在時間與空間上為連續的垂直列向量，稱為V-BLAST(Vertical-BLAST)。由于V-BLAST中數據子流與天線之間只是簡單的對應關系，因此在檢測過程中，只要知道數據來自哪根天線即可以判斷其是哪一層的數據，檢測過程簡單。

T-BLAST

考慮到D-BLAST以及V-BALST模式的優缺點，一種不同于D-DBLAST與V-BLAST的空時編碼結構被提出：T-BLAST。等文獻分別提及這種結構。它的層在空間與時間上呈螺紋(Threaded)狀分布，如圖2所示。原始數據流被多路分解為若干子流之后，每個子流被對應的天線發送出去，并且這種對應關系周期性改變，與D-BLAST系統不同的是，在發送的初始階段并不是只有一根天線進行發送，而是所有天線均進行發送，使得單從一個發送時間間隔 來看，它的空時分布很像V-BALST，只不過在不同的時間間隔中，子數據流與天線的對應關系周期性改變。更普通的T-BLAST結構是這種對應關系不是周期性改變，而是隨機改變。這樣T-BLAST不僅可以使得所有子流共享空間信道，而且沒有空時單元的浪費，并且可以使用V-BLAST檢測算法進行檢測。

技術分類

MIMO通信技術包括以下領域：

空分復用

（spatial multiplexing）工作在MIMO天線配置下，能夠在不增加帶寬的條件下，相比SISO系統成倍地提升信息傳輸速率，從而極大地提高了頻譜利用率。在發射端，高速率的數據流被分割為多個較低速率的子數據流，不同的子數據流在不同的發射天線上在相同頻段上發射出去。如果發射端與接收端的天線陣列之間構成的空域子信道足夠不同，即能夠在時域和頻域之外額外提供空域的維度，使得在不同發射天線上傳送的信號之間能夠相互區別，因此接收機能夠區分出這些并行的子數據流，而不需付出額外的頻率或者時間資源。空間復用技術在高信噪比條件下能夠極大提高信道容量，并且能夠在“開環”，即發射端無法獲得信道信息的條件下使用。Foschini等人提出的“貝爾實驗室分層空時”（BLAST）是典型的空間復用技術。

空間分集

（spatial diversity）：利用發射或接收端的多根天線所提供的多重傳輸途徑發送相同的資料，以增強資料的傳輸品質。

波束成型

（beamforming）：借由多根天線產生一個具有指向性的波束，將能量集中在欲傳輸的方向，增加信號品質，并減少與其他用戶間的干擾。

預編碼

（precoding）：預編碼主要是通過改造信道的特性來實現性能的提升。

以上 MIMO 相關技術并非相斥，而是可以相互配合應用的，如一個 MIMO 系統即可以包含空分復用和分集的技術。

重大歷程

2002年10月

世界上第一顆BLAST芯片在朗訊公司貝爾實驗室問世，貝爾實驗室研究小組設計小組宣布推出了業內第一款結合了貝爾實驗室LayeredSpace Time (BLAST) MIMO技術的芯片，這一芯片支持最高4×4的天線布局，可處理的最高數據速率達到19.2Mbps。該技術用于移動通信，BLAST芯片使終端能夠在3G移動網絡中接收每秒19.2兆比特的數據，現在，朗訊科技已經開始將此BLAST芯片應用到其Flexent OneBTS家族的系列基站中，同時還計劃授權終端制造商使用該BLAST芯片，以提高無線3G數據終端支持高速數據接入的能力。

2003年8月

AirgoNetworks推出了AGN100Wi-Fi芯片組，并稱其是世界上第一款集成了多入多出(MIMO)技術的批量上市產品。AGN100使用該公司的多天線傳輸和接收技術，將現在Wi-Fi速率提高到每信道108Mbps，同時保持與所有常用Wi-Fi標準的兼容性。該產品集成兩片芯片，包括一片Baseband/MAC芯片(AGN100BB)和一片RF芯片(AGN100RF)，采用一種可伸縮結構，使制造商可以只使用一片RF芯片實現單天線系統，或增加其他RF芯片提升性能。該芯片支持所有的802.11 a、b和g模式，包含IEEE 802.11工作組推出最新標準(包括TGi安全和TGe質量的服務功能)。

Airgo的芯片組和目前的Wi-Fi標準兼容，支持802.11a, "b,"和"g"模式，使用三個5-GHz和三個2.4-GHz天線，使用Airgo芯片組的無線設備可以和以前的802.11設備通訊，甚至可以在以54Mbps的速度和802.11a設備通訊的同時還可以以108Mbps的速度和Airgo的設備通訊。

MIMO應用

無線寬帶移動通信

為了提高系統容量，下一代的無線寬帶移動通信系統將會采用MIMO技術，即在基站端放置多個天線，在移動臺也放置多個天線，基站和移動臺之間形成MIMO通信鏈路。應用MIMO技術的無線寬帶移動通信系統從基站端的多天線放置方法上可以分為兩大類：一類是多個基站天線集中排列形成天線陣列，放置于覆蓋小區，這一類可以稱為集中式MIMO；另一類是基站的多個天線分散放置在覆蓋小區，可以稱為分布式MIMO。

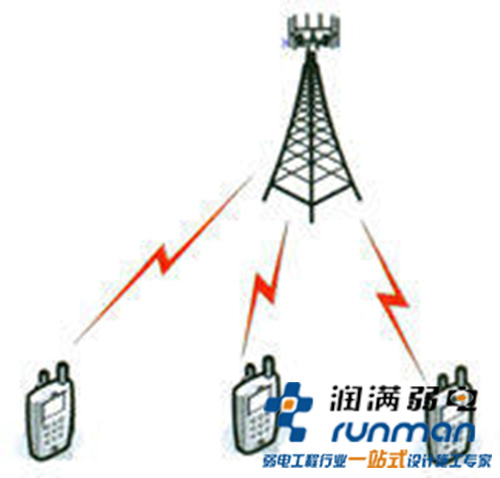

傳統蜂窩移動通信系統

MIMO技術可以比較簡單地直接應用于傳統蜂窩移動通信系統，將基站的單天線換為多個天線構成的天線陣列。基站通過天線陣列與小區內的具有多個天線的移動臺進行MIMO通信。從系統結構的角度看，這樣的MIMO系統與傳統的單入單出(SISO)蜂窩通信系統相比并沒有根本的區別。

和傳統的分布式天線系統相結合

傳統的分布式天線系統可以克服大尺度衰落和陰影衰落造成的信道路徑損耗，能夠在小區內形成良好的系統覆蓋，解決小區內的通信死角，提高通信服務質量。最近在MIMO技術的研究中發現，傳統的分布式天線系統與MIMO技術相結合可以提高系統容量，這種新的分布式MIMO系統結構——分布式無線通信系統(DWCS)[8]成為MIMO技術的重要研究熱點。

在采用分布式MIMO的DWCS系統中，分散在小區內的多個天線通過光纖和基站處理器相連接。具有多天線的移動臺和分散在附近的基站天線進行通信，與基站建立了MIMO通信鏈路。這樣的系統結構不僅具備了傳統的分布式天線系統的優勢，減少了路徑損耗，克服了陰影效應，同時還通過MIMO技術顯著提高了信道容量。與集中式MIMO相比，DWCS的基站天線之間距離較遠，不同天線與移動臺之間形成的信道衰落可以看作完全不相關，信道容量更大。總體上說，分布式MIMO系統的信道容量更大，系統功耗更小，系統覆蓋性能更好，系統具有更好的擴展性和靈活性。

分布式MIMO的DWCS系統也帶來了一些新問題。移動臺和小區內鄰近的天線建立的MIMO鏈路，由于基站不同天線的位置不同，它們距離移動臺的距離不同，使得基站端的多個天線的信號到達移動臺的延時也不同，因此帶來新的研究問題。目前在這方面研究較多的是進行容量分析。除此之外的研究內容還包括：具體的同步技術、信道估計、天線選擇、發射方案、信號檢測技術等，這些問題有待深入研究。

無線通信領域

MIMO技術已經成為無線通信領域的關鍵技術之一，通過近幾年的持續發展，MIMO技術將越來越多地應用于各種無線通信系統。在無線寬帶移動通信系統方面，第3代移動通信合作計劃(3GPP)已經在標準中加入了MIMO技術相關的內容，B3G和4G的系統中也將應用MIMO技術。在無線寬帶接入系統中，正在制訂中的802.16e、802.11n和802.20等標準也采用了MIMO技術。在其他無線通信系統研究中，如超寬帶(UWB)系統、感知無線電系統(CR)，都在考慮應用MIMO技術。

隨著使用天線數目的增加，MIMO技術實現的復雜度大幅度增高，從而限制了天線的使用數目，不能充分發揮MIMO技術的優勢。目前，如何在保證一定的系統性能的基礎上降低MIMO技術的算法復雜度和實現復雜度，成為業界面對的巨大挑戰。

雷達領域

MIMO技術同樣也應用于雷達領域，主要通過多個天線發射不同的正交波形，同時覆蓋較大空域，并利用長時間相干積累來獲得較高的信噪比。
