體育館主要作為學校重大活動的舉辦地點和個別辦公地點，對于網絡建設要求不高，但為保證正常的辦公及未來的拓展，綜合布線系統必須得到重視。綜合布線系統作為網絡運行的基礎和高速數據傳輸?shù)谋Ｕ希诮ㄔO(shè)初始就應當受到高度的重視。

結構化綜合布線系統采用模塊化設計和分層星型拓?fù)浣Y(jié)構。它能適應任何大樓或建筑物的布線系統。其代表產品是建筑與建筑群綜合布線系統（PDS）。PDS一般采用模塊化設計和物理分層星型拓?fù)浣Y(jié)構，傳輸語音、數據、圖像以及各控制信號。

綜合布線設計的要點

綜合布線系統的設計方案雖然隨著用戶的需求和布線的具體環境不同，會有各種變化，但任何綜合布線方案在設計時都要滿足以下幾點要求：

1）實用性：能支持多種數據通信、多媒體技術及信息管理系統等，能夠適應現代在和未來技術的發展；

2）靈活性：任意信息點能夠連接不同類型的設備，如微機、打印機、終端、服務器、監視器等；

3）開放性：能夠支持任何廠家的任意網絡產品，支持任意網絡結構，如總線形、星形、環型等；

4）模塊化：所有的接插件都是積木式的標準件，方便使用、管理和擴充；

5）擴展性：實施后的綜合布線系統是可擴充的，以便將來有更大需求時，很容易將設備安裝接入；

6）經濟性：一次性投資，長期受益，維護費用低，使整體投資達到最少。

綜合布線系統總體設計

整個布線系統由工作區子系統、水平子系統、管理子系統、垂直干線子系統、設備間子系統構成。以下按各個子系統分別進行說明，在本方案中充分考慮了布線系統的高度可靠性、高速率傳輸特性及可擴充性和安全性。

工作區子系統設計

配線間子系統的信息插座模塊延伸到終端設備處的連接線纜及適配器由用戶自備，本設計不考慮。要連接計算機和電話線時纜線與纜線接頭要注意與信息插座匹配。信息插座到終端設備連線不超過五米。工作區的UTP/FTP跳線為軟線材料，即雙絞線的芯線為多股細銅絲，最大長度不能超過5M。

設計說明：

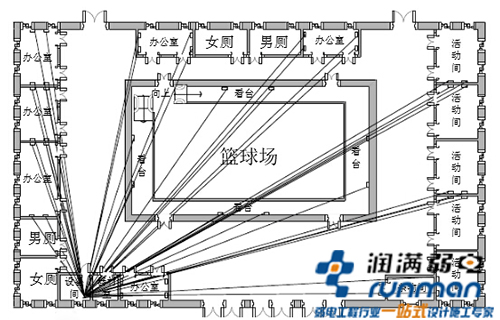

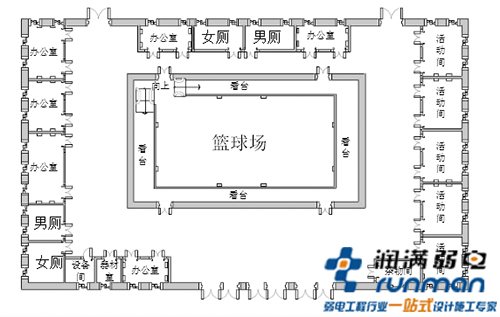

1.共有6間辦公室，5間活動間，外加看臺8個信息點，共計42個信息點。

2.樓層主要設備放在設備間內。

3.由網絡機柜引致各個信息插座的線路用一根5-UTP。

4.信息點的安裝高度：下沿距地0.3M。

5.房間吊頂隔板內使用39×18PVC線槽鋪設。

6.房間內使用PVC線管明裝鋪設。
